Fem grunnleggende former for stålkonstruksjoner og valgguide for nybegynnere

Innenfor sivilingeniør og arkitektonisk design skiller stålkonstruksjoner seg ut for sine eksepsjonelle mekaniske egenskaper og tilpasningsevne. For nybegynnere som begir seg ut i dette feltet, ta tak ifem grunnleggende former forstålkonstruksjonsog deres utvelgelseskriterier er sentrale. Vi fordyper oss i lette stålkonstruksjoner, stålrammekonstruksjoner, stålgitterstrukturer, membranstrukturer og stålrørstrukturer, og gir en profesjonell analyse av deres strukturelle egenskaper, bruksscenarier og viktige designhensyn.

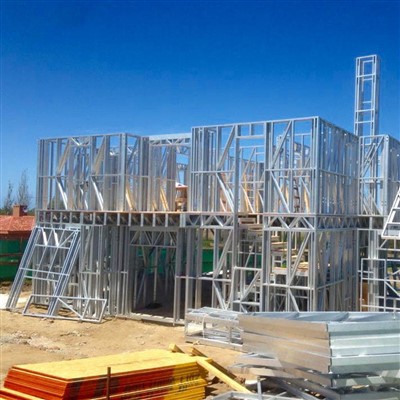

Lett stålstruktur: Det optimale valget for små og mellomstore industribygninger-

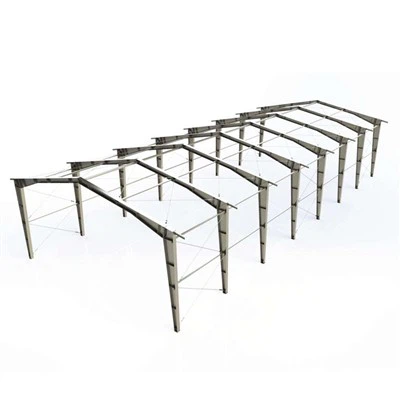

Lette stålkonstruksjoner, kjennetegnet ved sine portalrammesystemer (H-formede stålsøyler og bjelker), purlin-systemer (CZ-stål) og standardiserte støttesystemer, utmerker seg ilasteeffektivitet og kostnadseffektivitet-. Vanligvis bruker de lette ståltakstoler (med en egen-vekt på 0,1-0,3kN/m²), noe som reduserer fundamenteringskonstruksjonsvolumet med 40-60 % sammenlignet med armerte betongkonstruksjoner.



Typiske applikasjonsscenarier

1. Industrianlegg: Enetasjes industrianlegg (som maskinfabrikker og metallbearbeidingsanlegg) med spennvidder på mindre enn eller lik 30 m og takhøyder på mindre enn eller lik 8m.

2. Kommersielle lokaler: Verksteder for små og mellomstore-bedrifter, logistikklager osv., hvor byggeperioden kan forkortes med 40 % sammenlignet med tradisjonelle armerte betongkonstruksjoner, og kostnadene er 20–30 % lavere.



Viktige designhensyn

• Spennkontroll: For spenn over 30m, bruk fagverksformer eller legg til mellomstøtter for å unngå overdreven indre krefter.

• Lasttilpasning: Når den aktive lasten overstiger 20kN, prioriter stive rammekonstruksjoner; for ultra-høye takhøyder, bruk sideavstivningssystemer.
• Nodedesign: Hengslede noder bør kun brukes for konstruksjoner uten horisontal belastning eller lett horisontal belastning, da de har begrenset motstand mot horisontale krefter.

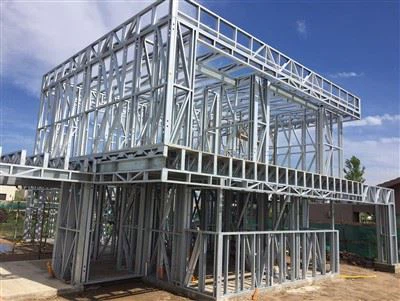

Stålrammestruktur: romlig fleksibilitet for fler-etasjes og høy-bygninger

Stålrammestrukturer, sammensatt av H-formede stålbjelker og søyler forbundet med stive eller halv{1}}stive noder, tilbyruovertruffen romlig inndelingsfleksibilitet. Bjelke-søyleskjøtene kan utformes som stive (helsveisede) eller semi-stive (bolt-sammenkoblet), slik at søyleavstanden kan nå opptil 8 m, noe som er ideelt for åpne-planoppsett.



Strukturelle fordeler

• Applikasjoner med flere-etasjer: Egnet for 4-15-etasjes bygninger (som SOHO-komplekser), som muliggjør fri plandeling og oppfyller behovene til leiligheter med åpen planløsning.
• Industribygg: Gjelder for tunge-industrianlegg, i stand til å bære laster over 50 kN.
• Seismisk ytelse: I områder med høy-seismisk-intensitet (som Sichuan, Japan), demonstrerer stålrammer kombinert med energi-fordrende komponenter utmerket seismisk ytelse.



Kjernedesignpunkter

• Høyde-til-vektforhold: For forhold som overstiger 1:5, still inn kjernerørstrukturer eller støttesystemer, og kontroller avdriftsvinkelen mellom-etasjer innenfor 1/250.
• Nodeoptimalisering: Bruk "svak node, sterk komponent" designprinsipper for å forbedre strukturens energi-spredningskapasitet gjennom nodedeformasjon.
• Gulvplater: Komposittstål-betongplater (med en tykkelse på 80-120 mm) kan redusere strukturelle lag og forbedre plassutnyttelsen.



Steel Grid Structure: Force-Motstand Pioneer for Large-Span Space

Stålgitterstrukturer, dannet av kryssende kordeelementer (solide eller hule seksjoner) og nettelementer (vinkelstål eller stålrør) ved noder, oppnårjevn kraftfordeling og effektiv lastoverføring. Gitterets tykkelse er vanligvis 1/10-1/15 av spennvidden, og egenvekten varierer fra 30-50 kg/m², noe som gjør det ideelt for tak med store spenn.



Standard applikasjonsfelt

• Kultur- og idrettsanlegg: Tak på stadioner (med spenn over 80 m) og store auditorier, som muliggjør kolonne-frie plasser.
• Transportknutepunkter: Terminalbygg på flyplasser og jernbanestasjoner, som sikrer uhindret trafikkavvikling.
• Industrianlegg: Ultra-store-verksteder (over 300 m) og logistikksentre, kompatible med automatiserte kjøretøysystemer.



Grunnleggende om teknisk utvalg

• Plan layout: Prioriter ortotropiske eller toveis ortogonale rutenettoppsett; for uregelmessige planer, bruk tre-retningslinjer.
• Nodebehandling: For spennvidder over 60 m, bruk kuleledd (fabrikkprefabrikasjon og -montering på stedet) for å redusere arbeidsbelastningen på -sveisestedet.
• Vindbelastningshensyn: For membran-dekkede eller glass-dekkede gitter, beregn strengt vindsuging (lokalt undertrykk kan nå 1,5 kPa) for å forhindre skade på komponentene.





Membranstruktur: Estetisk og funksjonell integrasjon for arkitektonisk innovasjon

Membranstrukturer, bestående av membranmaterialer (PTFE, ETFE, PVC, etc.), strekksystemer (kabler/stenger), og støttekonstruksjoner, tilbyrlette, transparente og kreative designmuligheter. Med en egen-vekt på bare 0,1-2,5 kg/m² og strekkstyrker som når 50-150 MPa, er de mye brukt i store, åpne områder.



Innovative bruksområder

• Fritidsfasiliteter: Store-vannparker (med menneskelig-membraninteraksjon) og baldakiner på kommersielle torg.
• Økologiske bygninger: Drivhus (med miljøvern og-energisparende funksjoner), der ETFE-membraner oppnår en lysgjennomgang på over 85 %.
• Midlertidige strukturer: Store-utstillingshaller (inkludert nasjonale paviljonger), med en levetid på 15-30 år og gjenbrukbare komponenter.



Material- og designfokus

• Materialvalg: PTFE-membraner (selv-rensende, flamme-hemmende) er egnet for permanente bygninger; PE-membraner (kostnads-effektive) er ideelle for midlertidige strukturer.
• Beregning av belastning: I områder som er utsatt for tyfon- (med vindtrykk på opptil 1,2 kPa) eller områder med mye snø (1,0 kPa snøbelastning), utfør streng belastningsverifisering.
• Formoptimalisering: Bruk 3D-modellering for å-finne analyser, kontrollere membranens vannholdehastighet under 4 %, og utforme dreneringssystemer for å unngå problemer med "vannakkumulering".





Stålrørstruktur: Den perfekte blandingen av industriell styrke og arkitektonisk eleganse

Stålrørkonstruksjoner, konstruert av runde eller firkantede stålrør forbundet med sveisede eller boltede noder, tilbyrhøy styrke, korrosjonsbestandighet og arkitektonisk estetikk. Med en levetid på opptil 50 år (med anti-korrosjonsbehandling), er de mye brukt i industri- og anleggsteknikk.



Allsidige applikasjonsscenarier

• Industrianlegg: Tunge-fabrikker (med spennvidder på 40-60m) som kan bære laster over 50kN.
• Bridge Engineering: Lange-broer (som kabel-broer) med spenn på opptil 150 m, noe som reduserer betongbruken med 60 %.
• Landemerkede bygninger: Store-stadioner (som Fugleredet) og kunstgallerier, der buede stålrør skaper unike arkitektoniske former.



Strukturelle designdetaljer

• Seksjonsvalg: Bruk sirkulære seksjoner (mindre enn eller lik 30 m spenn), trekantede seksjoner (middels-spenn) og rektangulære seksjoner (langt-spenn) basert på spennstørrelser.
• Medlemsoppsett: Kontroller slankhetsforholdet mellom 1:5-1:3, og bruk høyfast stål (som Ax150 for strekkelementer og Ax500 for kompresjonselementer).
• Nodekonstruksjon: Bruk buesveising eller friksjonsrørsveising for nodeforbindelser, og sørg for at vinkelen mellom støtter og hovedelementer er større enn eller lik 30 grader for å garantere tilkoblingskvalitet.
